Modulares Spannsystem

Ein System - unzählige Möglichkeiten

Funktion

Die beiden Spannbacken halten das Werkstück sicher in Position. Mithilfe eines Spannelementes, welches unterhalb der Spannbacke befestigt wird, kann durch dessen Orientierung und dem Einsatz eines Arretierungsplättchens, die Spannbacke als Fest- oder Losbacke montiert werden. Dies ermöglicht einen flexiblen und modularen Aufbau des Spannsystems, sowie unzählige Anwendungsmöglichkeiten.



Was unterscheidet unser System von anderen Systemen?

Festbackenmontage

Unser System: Die Festbacke kann in 5-mm-Schritten auf der Spannschiene montiert werden, was eine hohe Flexibilität bei unterschiedlichen Spannanwendungen ermöglicht.


Andere Systeme: Oft sind die Festbacken fest integriert oder nur begrenzt verstellbar, was die Einsatzmöglichkeiten einschränkt.

Spannbacken-Konzept

Unser System: Fest- und Losbacke bestehen aus der gleichen Spannbacke. Durch einfaches Einklipsen des Arretierungsplättchens wird aus der Losbacke eine Festbacke. Dies reduziert den Teilebedarf und vereinfacht die Handhabung erheblich.


Andere Systeme: Nutzen unterschiedliche Bauteile für Fest- und Losbacke, was den Lagerbestand erhöht und die Flexibilität bei der Anwendung reduziert.

Umrüstkit

Unser System: Mit dem Umrüstkit kann das Twin-Spannsystem mit Festbacke und Losbacke schnell und einfach in einen Zentrumspanner umgewandelt werden. Dies spart Kosten und erhöht die Flexibilität.

Andere Systeme: Bieten entweder nur konventionelle Schraubstöcke oder Zentrumspanner an, ohne Möglichkeit zur Umrüstung.

Kompatibilität

Unser System: Die Spannschiene kann direkt auf unserem Nullpunktspannsystem On-Point montiert werden, was eine schnelle und präzise Einrichtung ermöglicht.

Andere Systeme: Erfordern häufig Adapter oder zusätzliche Komponenten, was den Rüstaufwand erhöht.

Einzelspannmodulspannung

Unser System: Durch ein zusätzliches Arretierungsplättchen kann die Spannschienen über nur ein Einzelspannmodul gespannt werden, was Platz spart und für maximale Flexibilität sorgt.

Andere Systeme: Benötigen mindestens zwei Spannmodule, was die Kosten und den Platzbedarf erhöht.

Kippmoment

Unser System: Die Gewindespindel befindet sich direkt unter der Spannbacke, was das Kippmoment minimiert und die Stabilität erhöht.

Andere Systeme: Positionieren die Spindel oft seitlich oder außerhalb des Krafteinwirkungsbereichs, was zu ungünstigen Hebelkräften und verringerter Präzision führen kann.

Spannlängen

Unser System: Verschiedene Spannlängen bieten eine hohe Anpassungsfähigkeit für unterschiedliche Werkstückgrößen und Anwendungen.

Sortiment

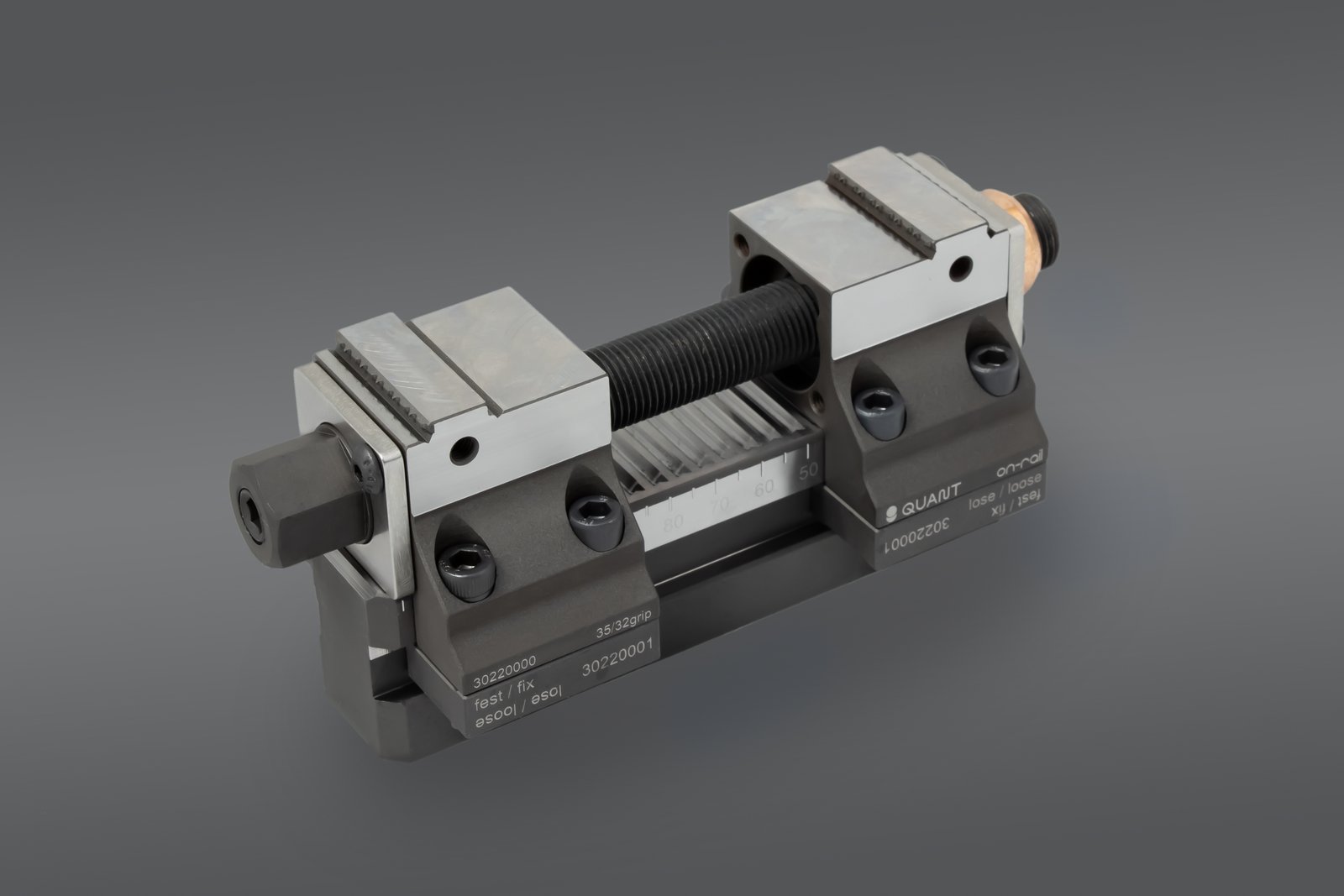

Spannsystem-Set's On-Rail Single

  • Einbaufertiges Spannsystem
  • Flexible Spannbacken



Die beiden Spannbacken halten das Werkstück mit Gripbacken sicher in Position.  Mithilfe von Spannelementen, die unterhalb der Spannbacke befestigt werden, kann – je nach Orientierung und dem Einsatz eines Arretierungsplättchens – zwischen Fest- und Losbacke gewählt werden.  Dies ermöglicht einen modularen Aufbau des Spannsystems, sowie unzählige Anwendungsmöglichkeiten.

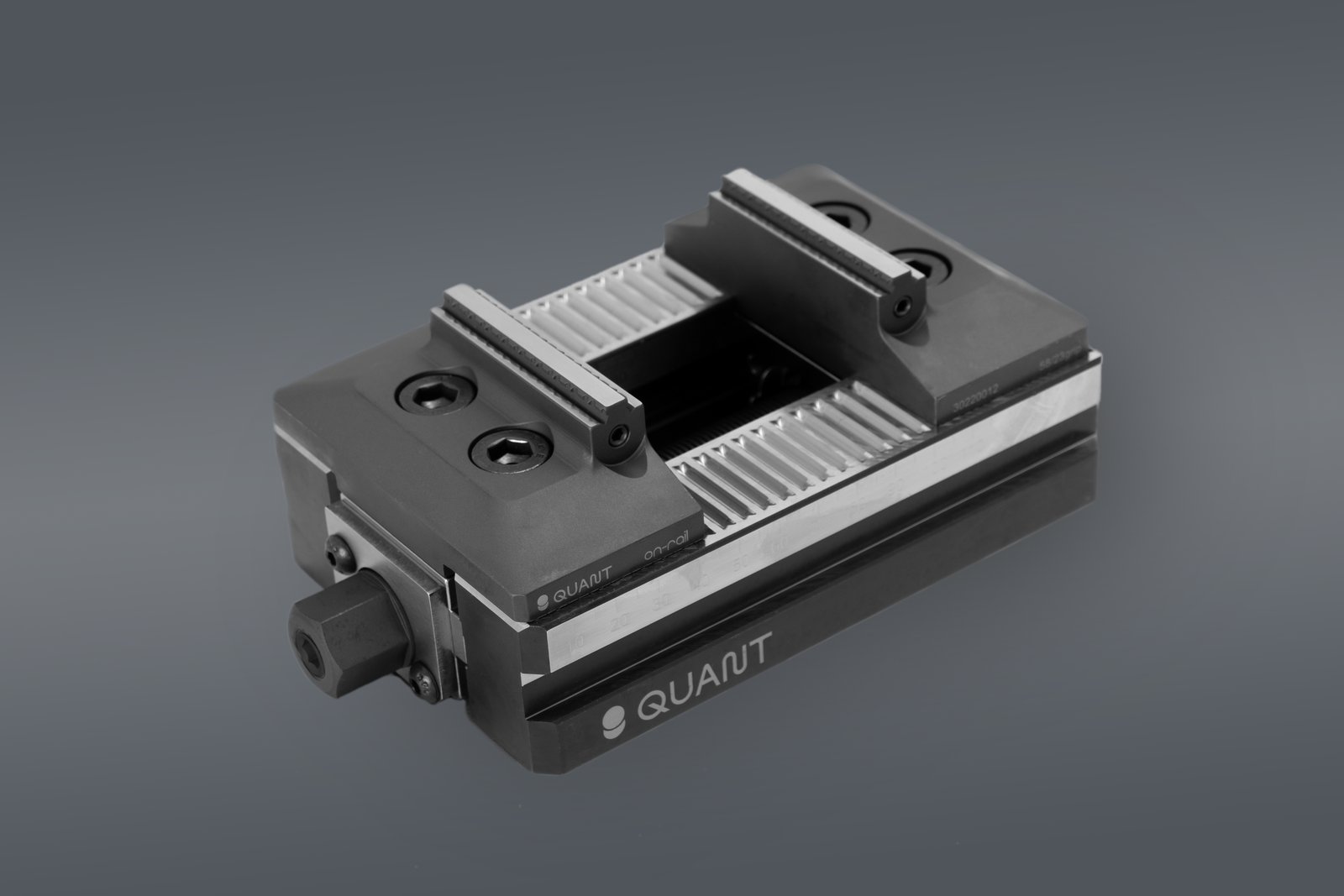

Spannsystem Set's On-Rail Twin

  • Einbaufertiges Spannsystem
  • Flexible Bauweise
  • Als Zentrumspanner umrüstbar

Die beiden Spannbacken halten das Werkstück mit Gripbacken sicher in Position.  Mithilfe eines Spannelementes, das unterhalb der Spannbacke befestigt wird, kann – je nach Orientierung und dem Einsatz eines Arretierungsplättchens – zwischen Fest- und Losbacke gewählt werden. Dies ermöglicht einen modularen Aufbau des Spannsystems, sowie unzählige Anwendungsmöglichkeiten.  Durch ein Umrüstkit kann das Spannsystem Twin 150 mm einfach in einem Zentrumspanner umgebaut werden.

Spannschienen

  • Unterschiedliche Längen für verschiedene Anwendungen
  • Rasterung ermöglicht eine präzise Positionierung

Die Spannschienen ermöglichen einen modularen und flexiblen Aufbau eines Spannsystems. Durch die präzise Rasterung in 5 mm Schritten lassen sich die Spannbacken individuell positionieren und jederzeit an unterschiedliche Werkstückgrößen anpassen. Dies erlaubt maximale Flexibilität bei der Werkstückspannung und eine optimale Nutzung des Nullpunktspannsystems für schnelle, wiederholgenaue Fixierungen.

Spannbacken

  • Als Fest- oder Losbacke montierbar
  • Gripbacken sorgen für einen präzisen Halt
  • Verschiedene Formen für (Single-System) mit einer Spannschiene (Twin-System) oder zwei Spannschienen ausgelegt

Die Spannbacken lassen sich über eine Spannschiene mithilfe eines Spannelements spannen. Somit können Sie je nach Orientierung des Spannelements und dem Einsatz eines Arretierungsplättchens als Fest- oder Losbacke auf die Spannschiene montiert werden.

Arretierungsplättchen

  • Einfache und sichere Positionierung der Spannbacke auf der Spannleiste
  • Federnd gelagert
  • Ermöglicht Spannen der Spannleiste auf ein Einzelspannmodul (mit Raster)

Das Arretierungsplättchen, wird unter der festen Spannbacke eingesetzt. Dabei kann die Position der Festbacke individuell in der Rasterung der Spannschiene angepasst werden (verbessert Wiederholgenauigkeit). Durch den Einsatz von Arretierungsplättchen in einer Spannschiene kann diese mit nur einem Einzelspannmodul mit Rasterung gespannt werden.
